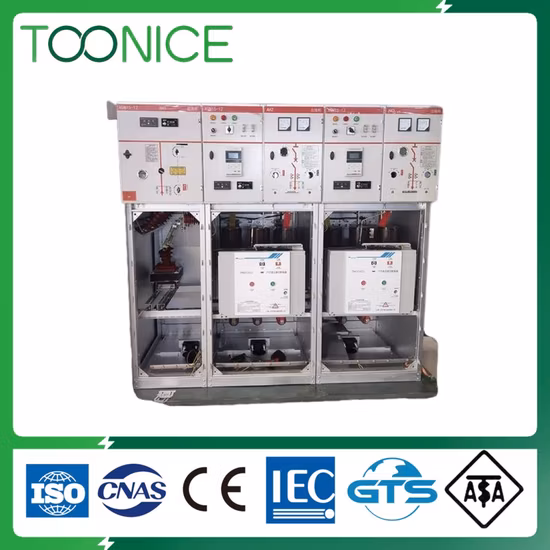

Xgn15

Xgn15

XGN15-12 24 AC Hochspannungs-Metall-Schaltanlage mit geschlossenem Ring. Der Typ XGN ist die neueste AC-Metall-Hochspann

Senden Sie Ihre Anfrage

BESCHREIBUNG

Basisinformation.
Modell Nr.XGN15-12 24
WarenzeichenDECHUN
HerkunftChangzhou, Jiangsu, China
HS-Code85372090
Produktionskapazität30000 Stück/Jahr
Produktbeschreibung
XGN15-12 24 AC Hochspannungs-Metall-Netzwerkschaltanlage mit geschlossenem Ring

Xgn15-12 24 AC High Voltage Metal Closed Ring Network Switchgear

ARTIKELEINHEITXGN15-12(F)/630-20XGN15-12(FR)/T125-31,5
NennspannungKV1212
NennstromA630125
NennfrequenzHz5050
BemessungsfrequenzfestigkeitsspannungKV42/4842/48
BemessungsstoßspannungsfestigkeitKV75/8575/85
Hauptsächlich als Ausschaltstrom für aktive Lasten ausgelegtA630
Bemessungsstrom im geschlossenen VerteilerkreisA630
Bemessungskurzschlussstrom (Spitze)DER5080
Bewerteter SpitzenstromDER5050
Bewerteter KurzzeitstromDER2020
Bemessungsdauer des Kurzschluss-LasttrennschaltersS44
Bewerteter SF6-Gasdruck (20 °C Manometer)MPa0,040,04
Schleifenwiderstand<=200<=400
Mechanischer Dauerlasttrennschalter/ErdungsschalterDER5000/30005000/3000
BemessungskurzschlussausschaltstromDER20/5031,5/50
BemessungsübertragungsstromA1750
Stärke des SchutzesIP4XIP4X

Der XGN-Typ ist die neueste AC-Metallgehäuse-HV-Ringleitungseinheit mit dem
SF6 eignet sich für die Verteilungsautomatisierung, ist kompakt und erweiterbar, verfügt über eine einfache Struktur, einen flexiblen Betrieb, eine zuverlässige Verriegelung und einen modularen Aufbau zur Realisierung beliebiger Kombinationen und erfüllt alle Arten von Verbindungsmodi.
Merkmale:
Das Gerät bietet die Vorteile eines einfachen Aufbaus, eines flexiblen Betriebs, einer zuverlässigen Verriegelung, einer bequemen Installation usw.
Kompakte Struktur, geringe Größe, einfach zu installieren;
Modularer Aufbau, flexible Erweiterung;
Smart-Grid-kompatibel, optionales Automatisierungsterminal, um die Anforderungen zu erfüllen
Anforderungen an die Modernisierung des Smart Grids.
Anwendbare Bedingungen:
Höhe: ≤2000 m
Umgebungstemperatur: -35 °C bis +40 °C
Relative Luftfeuchtigkeit:
Tagesdurchschnitt ≤ 95 %
Monatlicher Durchschnitt≤90 %
Seismische Kapazität: 8 Grad
